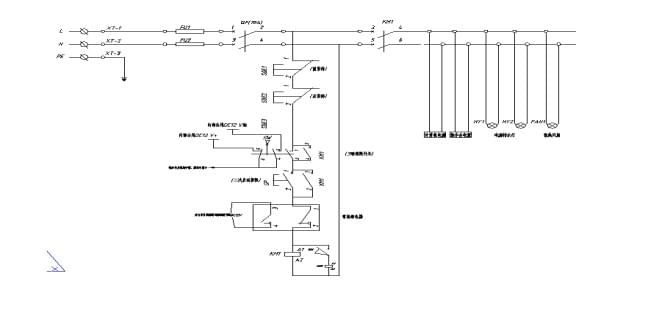

相對于安檢機，安檢機的電氣系統是安檢系統的一個重要部分，電氣系統主要是給整個安檢機系統內部供電，同時當意外情況發生時，能為系統提供相應的電氣保護，安檢機的電氣系統設備是操作人員在設備的操作臺上對設備進行操作控制，如下圖：

安檢機的過流保護說明

通過上圖我們可以看見FU1,FU2分別為10A 的固體保險絲，設備的實際功率為1000W,設計的最大功率為2200W，滿足了設備最大功率的要求，在保險絲后面緊跟著是斷路器，這樣在后端短路的情況下，能瞬間脫扣，起到保護作用。短路的原因多為內部因為絕緣層老化、端子連接松脫引起的電源短路和人為因素造成。
